Nueva función: búsqueda automática de señales remotas

Conuco Plus es capaz ahora de configurar de forma sencilla los dispositivos secundarios y las señales remotas.

• Ir a Configuración->Remote Dev.
• Pulsar en el enlace "Scan"

• El dispositivo buscará en la misma red otros dispositivos conucos y los agregará a la tabla de remotos.

Para añadir las señales remotas de forma sencilla:

• Pulsar en el remoto correspondiente en el enlace "I/O"

• Pulsar en el enlace de la señal que se quiere añadir: una vez para situarse sobre ella en modo edición. Pulsar de nuevo para añadirla a la lista de señales remotas:

La señal ya estará disponible siempre que se añada a la zona correspondiente para su visualización.

Configuración en Conuco de mando a distancia RF 433 Mhz

Es posible asociar las teclas de un mando a distancia universal a algunas acciones del Conuco.

Se han probado varios mandos a distancia, entre ellos estos dos:



Para ello, la placa Conuco está equipada con un conector en el que se puede insertar un receptor RF de 433,92 Mhz

Se utiliza la GPIO2 del módulo ESP8266 a través del conector RX433, insertando el módulo directamente en el conector dispuesto.

No es necesaria ninguna configuración, solamente hay que asignar cada tecla a la función correspondiente, para éllo:

Ir a Configuración-Mando RF

Pulsar la tecla del mando que se desee programar y, antes de 10 segundos, hacer click en la acción a asignar.

Aquí hemos programado 2 teclas, una para encender la Sal. Dig,1 y otra para apagarla.

De esta forma, podemos actuar sobre las salidas, no sólo a traves de la página web, sino también mediante un mando a distancia, lo que muchas veces resultará más cómo y rápido.

Para borrar la asignación de una acción esperar 10 segundo sin pulsar ninguna tecla del mando a distancia y hacer click en la acción. El código se pondrá a "0". No olvide Guardar.

Conexión y configuración de sensores (V): Sensor BMP085/BMP180

Sensor Presión y Temperatura BMP085/BMP180
Conexión

Este sensor se comunica mediante I2C, así que los pines que necesitaremos son:

                                 Sensor                         Conuco

                                   Vcc          ---------         +5v

                                  GND        ---------        GND

                                  SDA         ---------        SDA

                                  SCL          ---------        SCL

En la placa del conuco hay 3 conectores (1 macho y 2 hembras) para conectar hasta 3 dispositivos I2C. Por el momento funcionan dispositivos el BMP085/BMP180 ya citado, un display Oled de 0.96", un LC Display I2C.

CONFIGURACIÓN sensor BMP085/BMP180

En la opción Configuración-Remote Dev., definir un dispositivo remoto con un número entre 168 y 254. Seleccionar como tipo de sensor BMP085.

A continuación, ir a Configuración-Remote I/O, definir una nueva señal remota, seleccionando como dispositivo remoto el definido en el paso anterior y poniendo el nombre que se desee.

Por último, en la zona en que se desee ver marcarlo como visible.

Y en el panel de la zona correspondienrte veremos los valores de Presión y Temperatura del sensor.

Conexión y configuración de sensores (IV): otros sensores digitales

Otros sensores con salida digital
Conexión

Sensor de humedad


Sensor radar de microondas

Sensor de infrarrojos
Sensor de humo/gas
Sensor de CO
Sensor de llama

Válido para cualquier sensor con salida digital y conexiones o equivalentes: Vcc, Ground y Output. Ésta última puede tener los valores 0/1.

Para conectarlo al Conuco se utilizará cualquiera de las 2 entradas digitales de que dispone ED0 y ED1.

Conectar:

    Vcc ---> +5v

    Ground ---> GND

    Output----> ED0 o ED1

CONFIGURACIÓN

En la opción Configuración-Local I/O, para cada una de las 2 entradas digitales que se pueden conectar aparece una línea con los siguientes campos:

• Descripción: hasta 19 caracteres a gusto de cada cual.
• MQTT: marcar para enviar el topic "conuco/Instal/xxx/en".
• Tipo: Normalmente será ON/OFF. Si la señal de salida del sensor está invertida, seleccionar OFF/ON.
• IFTTT: marcar para enviar un evento llamado "conuco" a IFTTT cuando la señal se pone en estado ON u OFF.

Una vez guardada la configuración y si esta señal está definida como visible en la zona aparecerá  su nombre apagado o en amarillo según su estado.

Pueden conectarse dos sensores, uno en cada una de las entradas digitales ED0 y ED1.

Conexión y configuración de sensores (III): Sensor PIR

Detector PIR
Conexión

Este tipo de sensores son detectores pasivos de radiación infrarroja, su salida es digiral ytiene las siguientes conexiones: Vcc, Ground y Output. Ésta última puede tener los valores 0/1 y, habitualmente, tienen un ajuste del tiempo que permanece activa una vez que se activa la detección. Suelen tener otro ajuste para la sensibilidad.

Para conectarlo al Conuco se utilizará cualquiera de las 2 entradas digitales de que dispone ED0 y ED1.

Conectar:

    Vcc ---> +5v

    Ground ---> GND

    Output----> ED0 o ED1

CONFIGURACIÓN

En la opción Configuración-Local I/O, para cada una de las 2 entradas digitales que se pueden conectar aparece una línea con los siguientes campos:

• Descripción: hasta 19 caracteres a gusto de cada cual.
• MQTT: marcar para enviar el topic "conuco/Instal/xxx/en".
• Tipo: Normalmente será ON/OFF. Si la señal de salida del sensor está invertida, seleccionar OFF/ON.
• IFTTT: marcar para enviar un evento llamado "conuco" a IFTTT cuando la señal se pone en estado ON u OFF.

Una vez guardada la configuración y si esta señal está definida como visible en la zona aparecerá  su nombre apagado o en amarillo según su estado.

Pueden conectarse dos sensores, uno en cada una de las entradas digitales ED0 y ED1.

Conexión y configuración de sensores (II): DHT11/22

Sensor de Temperatura y Humedad relativa DHT11/DHT22
Conexión


Este tipo de sensores tiene las siguientes conexiones: Vcc, Ground y Data.

Para conectarlo al Conuco se utilizará cualquiera de las 2 entradas digitales de que dispone ED0 y ED1.

Conectar:

    Vcc ---> +5v

    Ground ---> GND

    Data ----> ED0 o ED1

CONFIGURACIÓN

En la opción Configuración-Local I/O, para cada una de las 2 entradas digitales que se pueden conectar aparece una línea con los siguientes campos:

• Descripción: hasta 19 caracteres a gusto de cada cual.
• MQTT: marcar para enviar el topic "conuco/Instal/xxx/en".
• IFTTT: sin efecto cuando la entrada se define como DHT.

Una vez guardada la configuración y si esta señal está definida como visible en la zona aparecerá la temperatura y la humedad relativa:

Pueden conectarse dos sondas DHT 11/22, una en cada una de las entradas digitales ED0 y ED1.

Conexión y configuración de sensores (I): DS18B20

Sensor de temperatura DS18B20

Conexión

 Estas sondas tienen 3 terminales: Vcc, Ground y Data. En las sondas sin cable no hay duda sobre cual es cada terminal. Si ya tiene el cable soldado, normalmente el cable amarillo es el correspondiente a DATA, el rojo a VCC y el negro a Ground (no siempre es así).

Conectar:

    Vcc ---> +5v

    Ground ---> GND

    Data ----> D

Configuración

En la opción Configuración-Local I/O, para cada una de las 3 sondas que se pueden conectar aparece una línea con los siguientes campos:

• Descripción: hasta 19 caracteres a gusto de cada cual.
• MQTT: marcar para enviar el topic "conuco/Instal/xxx/tn".
• Consigna: se puede definir un valor que actuará como consigna para esta temperatura. Cunado la temperatura supere la consigna se pondrá la señal de la siguiente columna a ON/OFF.  Seleccionar "-" para desactivar la consigna.
• El conjunto Temperatura/Salida funcionará como un termostato y, así, puede disponerse de 3 termostatos en un dispositivo. Por otra parte, la salida a controlar puede ser un relé, una escena o una salida de un dispositivo remoto.

Así quedará configurada la sonda. Además, es necesario editar la Zona en Configuración-Zonas para marcar como visible esta señal en las zonas en que se desee.

Finalmente, se debe hacer reset para comenzar a mostrar los valores de la sonda. Si la consigna está activa, se mostrará su valor y se activará o desactivará la salida asociada según los valores relativos de la temperatura y la consigna.

En caso contrario se mostrará un guión.

Conuco +, fase final.

Este proyecto ha alcanzado ya su madurez y entra en su fase final. No está previsto que haya cambios sustanciales, solamente pequeñas mejoras estéticas o funcionales, arreglo de defectos y adición de algún tipo de sensor.

El sistema está formado por hasta 16 módulos que se conectan vía WiFi, pudiéndose configurar de forma totalmente flexible y actuar uno o varios como maestros y otros como esclavos. En total, puede disponerse en un segmento de red de 32 salidas de relé, 32 entradas digitales, 16 entradas analógicas y 48 sondas de temperatura. Si el acceso se realiza por un módulo maestro puede accederse directamente a las 8 señales locales del maestro más 32 señales de hasta otros 15 remotos.

La configuración se efectúa desde con cualquier navegador des su propio servidor web, no necesita "nube" ni otros servidores. Sí dispone de la posibilidad de interfaz MQTT, IFTTT y otros servicios.

Admite la conexión de sensores que proporcionen salidas digitales, como sensores de gas o humo, sensores de presencia, etc. También pueden conectarse sensores de temperatura/humedad del tipo DHT11/22 y barométricos como el BMP085.


El hardware.

El módulo queda así:

• Placa de 80 x 75mm
• Fuente de alimentación 230 ca/5v cc.
• Módulo Wemos D1 Mini con ESP8266
• 2 salidas de relé 16 A
• 2 entradas digitales
• 1 entrada analógica con potenciómetro para ajuste.
• 1 entrada para sondas de temperatura DS18B20.
• Zócalo para receptor de 433 Mhz.
• Zócalo para transmisor de 433 Mhz.
• Zócalo de puerto serie.
• 3 zócalos para dispositivos I2C.
• Botón reset.
• Botón auxiliar.

La placa se adapta perfectamente a su colocación en una caja de plástico modelo PP96B/G de Supertronic o una caja Retex 33070004.



Las funciones principales.

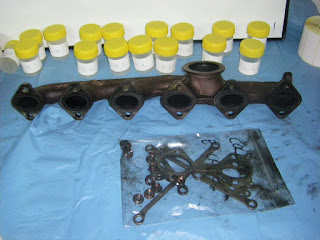

Reparación total BMW 530 xD Aut.

BMW 530 xD Automático de unos 10 años y más de 400.000 km, con la cadena de distribución rota. Entrada al blog sin funcionar, en grúa.

Actualmente en uso.

• Desmontaje del motor y caja de cambio.
• Reparación del bloque.
• Reparación de la caja de cambio.

Sólo fotos y vídeos, sin comentarios.
